BYZ09-55-01G
類屬于: BYZ直流濕式閥用電磁鐵
DC 24V
AC 220V
產品特點:
- 適用于6通徑液壓電磁換向閥
- 螺紋連接,線圈可實現免停機更換
- 配備手動應急裝置
- 線圈內孔φ23,全塑封工藝

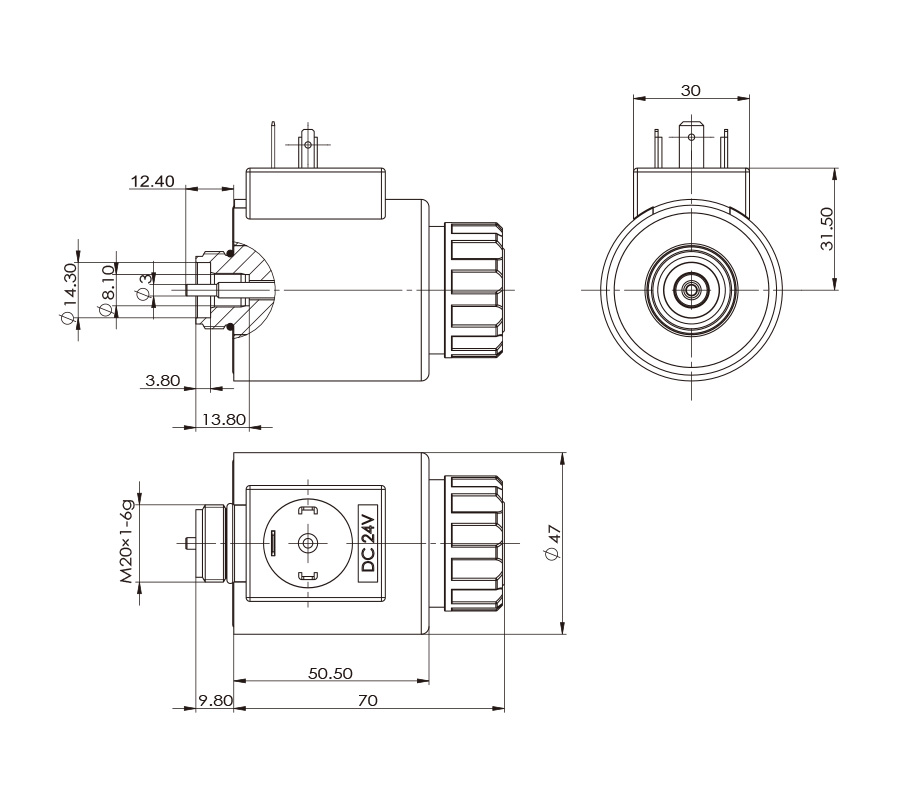

外形及連接尺寸:
技術參數/technical parameter |
||
環(huán)境溫度 Ambient temperature |
℃ |
-25~50 |
電壓波動范圍 Voltage fluctuation range |
% |
85~110 |
額定功率 Rated power |
W |
30 |
額定行程 Rated stroke |
mm |
2.8 |
全行程 Full stroke |
mm |
≥6.1 |
工作油壓 Working oil pressure |
Mpa |
≤21 |
防護等級 Degree of protection |
IP65 |
|
操作頻率 Operating frequency |
T/h |
12000 |
通電持續(xù)率 Power on duration |
% |
100 |
絕緣等級 Insulation class |
H(180) |
|
電氣連接方式 Electrical connection mode |
DIN43650 |
注意事項:
1.線圈不得單獨通電使用,有燒損風險!
2.非防爆線圈,不得使用在有爆炸危險的介質中!
3.線圈安裝后,必須接地可靠,否則有觸電危險!

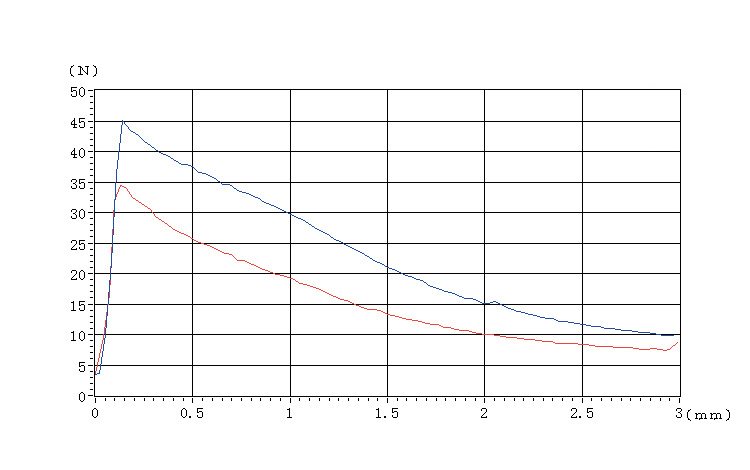

力- 位移特性曲線:
樣本數據來自實驗室環(huán)境,僅供參考。如果貴公司需要最新數據或有特殊需求,請聯系博業(yè)液壓工程師。
